Giải pháp Gia Công Ốc Vít Con Lăn Hành Tinh Chính Xác

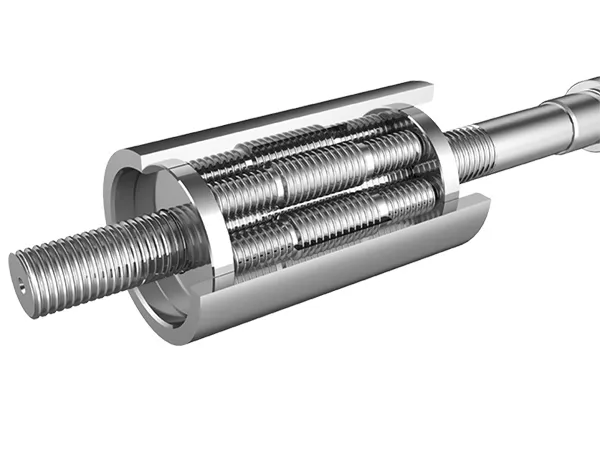

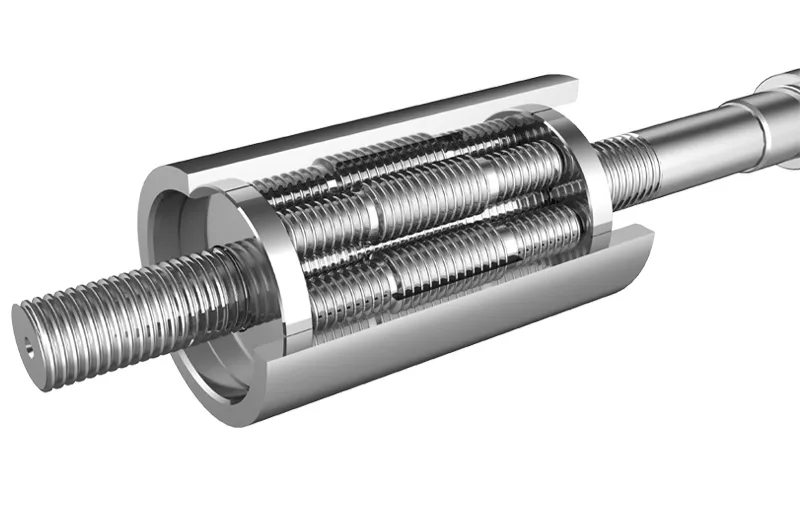

Vít con lăn hành tinh là thiết bị truyền cơ học chính xác cao, chịu tải nặng, bao gồm ba thành phần chính: trục vít, đai ốc và các con lăn hành tinh. Khác với vít bi thông thường, vít con lăn hành tinh sử dụng tiếp xúc theo đường thẳng giữa các con lăn và trục vít, mang lại: Khả năng chịu tải cao hơn, Độ cứng vượt trội, Khả năng chống sốc tốt hơn, Tuổi thọ dài hơn,Thiết kế gọn nhẹ
Những đặc điểm này khiến vít con lăn hành tinh trở thành lựa chọn lý tưởng trong các ứng dụng như hàng không vũ trụ, công nghiệp nặng, năng lượng và robot công nghiệp lực lớn.
Chuẩn bị phôi thanh
Gia công thô mềm
Tôi cứng cảm ứng
Xử lý nhiệt cảm ứng
Gia Công Cứng / Mài Chính Xác
Mài bóng
Giải pháp quy trình chính
Xử lý nhiệt cảm ứng
Thách thức
- Kiểm soát biến dạng: ít con lăn hành tinh thường có ren đa khởi phức tạp và cấu trúc mảnh mai, khiến chúng rất dễ bị cong vênh trong quá trình gia nhiệt, dẫn đến sai số ren, lệch bước ren và vấn đề về thẳng hàng.
- Vấn đề ổn định: Việc duy trì ổn định kích thước và kiểm soát độ cứng đồng đều dọc theo toàn bộ chiều dài chi tiết là rất khó khăn với các phương pháp truyền thống.
Giải pháp của chúng tôi
Thiết bị đề xuất: Máy tôi cứng cảm ứng đứng
- Kiến trúc đứng: Có bố trí theo phương thẳng đứng, được thiết kế đặc biệt để giảm thiểu biến dạng do trọng lực khi gia nhiệt các trục vít dài.
- Vật lý cảm ứng: Máy đưa dòng điện trung hoặc cao tần vào cuộn cảm để tạo ra từ trường xoay chiều. Từ trường này sinh ra dòng điện Fuco (eddy current) trên bề mặt trục vít, làm cho bề mặt nóng nhanh lên tới nhiệt độ tôi (850–900°C).
- Tôi chính xác: Phun làm mát ngay lập tức biến bề mặt thành cấu trúc Martensite có độ cứng cao, trong khi lõi vẫn giữ được độ dai cần thiết. Điều này đảm bảo gia nhiệt đồng đều ngay cả trên các hình dạng ren đa khởi phức tạp của vít con lăn hành tinh.
Nắn thẳng phôi
Thách thức
- Sai số tích lũy: Quá trình gia công truyền thống dựa trên nhiều bước rời rạc, dẫn đến sai số bước ren tích lũy, không thể đáp ứng yêu cầu truyền động ở mức micron của các thiết bị cao cấp.
- Điểm nghẽn sản xuất: Quy trình thông thường (tiện + mài nhiều lần) kém hiệu quả. Một trục vít có thể mất 8–12 giờ để hoàn thiện, khiến việc sản xuất hàng loạt và giao hàng đúng hạn gần như không thể thực hiện. Giải pháp của chúng tôi
Giải pháp của chúng tôi
Thiết bị đề xuất: Máy whirling vít hành tinh
- Quy trình: Sử dụng hệ thống CNC độ chính xác cao kết hợp với dụng cụ PCBN tùy chỉnh để thực hiện gia công Whirling trên chi tiết đã gia nhiệt.
- Hiệu suất: Hỗ trợ cắt khô (không cần chất làm mát). Quy trình ổn định và tiết kiệm năng lượng, có khả năng đạt độ nhám bề mặt rãnh trượt Ra 0,4 μm.

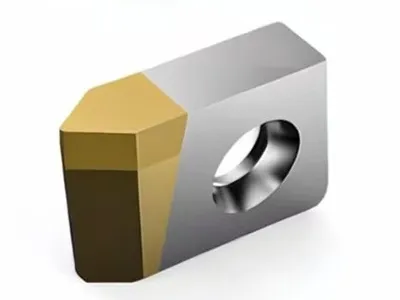

Công cụ cắt đề xuất: Dụng cụ PCBN (Mũi cắt cho phương pháp Whirling)
- Chúng tôi cung cấp các loại PCBN chuyên dụng và cấu trúc lưỡi cắt đặc biệt, được thiết kế cho các trục vít làm từ GCr15, 4150 và các vật liệu khác đã gia nhiệt đạt độ cứng HRC 58–62.
- Đa năng: Đảm bảo độ chính xác cao và tính đồng nhất về kích thước, với các loại PCBN đặc biệt dành cho các vật liệu khó gia công như thép không gỉ.
Mài Ren
Thách thức
- Biến dạng chi tiết: Các trục vít dài dễ bị cong vênh dưới tác động kết hợp của trọng lực và lực cắt, ảnh hưởng đến độ thẳng của chi tiết.
- Giãn nở nhiệt: Nhiệt sinh ra trong quá trình mài khiến chi tiết giãn nở. Kiểm soát chính xác các thông số cắt và làm mát là cần thiết để tránh sai số kích thước.
- Chất lượng bề mặt: Để đáp ứng yêu cầu nghiêm ngặt về độ nhám bề mặt cho việc tương tác của các con lăn hành tinh, cần lựa chọn đá mài một cách kỹ lưỡng.
Giải pháp của chúng tôi
Thiết bị đề xuất: Máy mài ren CNC độ chính xác cao
- Kiểm soát chính xác: Sử dụng đá mài dạng đường thẳng hoặc đá mài theo hình dạng để thực hiện mài chính xác dọc theo đường xoắn của trục vít.
- Kết quả: Mang lại sự cân bằng hoàn hảo giữa độ chính xác cao và hiệu quả cao, đảm bảo trục vít đáp ứng các dung sai hình học nghiêm ngặt cần thiết cho việc tích hợp vào vít con lăn hành tinh.
