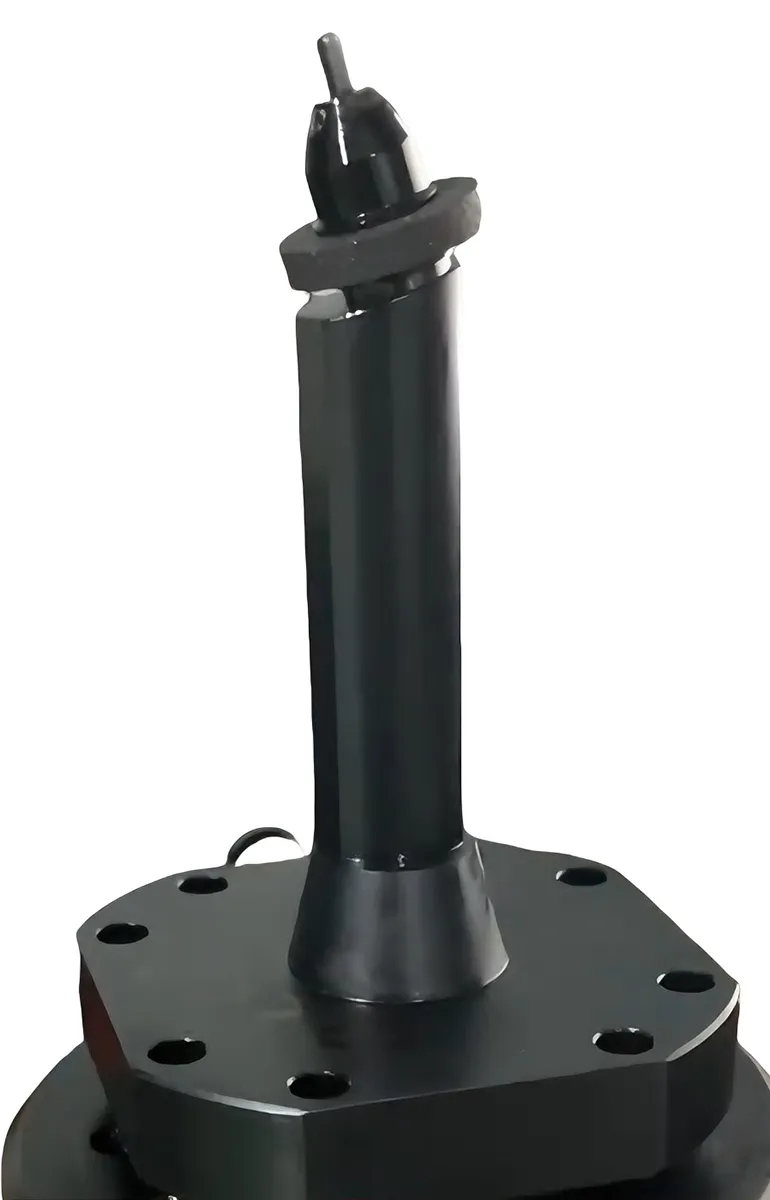

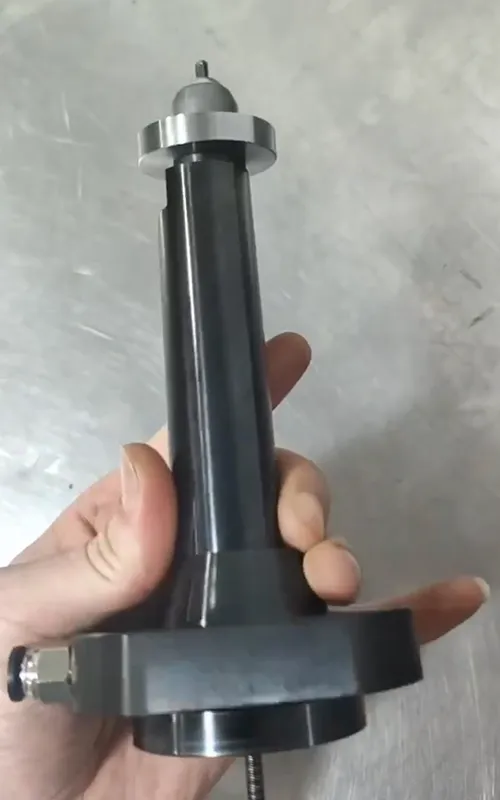

Dụng cụ mài xoáy cút ống
(Đầu linh hoạt với trục cứng)
Dụng cụ mài xoáy cút ống được sử dụng trong gia công kim loại để gia công chính xác các đoạn cong, biên dạng phức tạp hoặc đai ốc.
Các dụng cụ này chủ yếu được dùng để gia công ren bước lớn bên trong, trục vít con lăn hành tinh và các loại đai ốc kích thước nhỏ có chiều sâu lớn.
Thông số kỹ thuật chi tiết mẫu
| Bước ren | 20×20mm |
| Góc xoắn | 17.17° |
| Đường kính trung bình | 20.6mm |
| Đường kính lỗ trong | 21.7mm |
| Chiều dài ren | 56mm |
| Đường kính bi | 3.175mm |
Đặc điểm
- Tránh va chạm: Kết cấu dụng cụ là giải pháp căn bản cho vấn đề không đủ không gian mài bên trong đối với chi tiết có góc xoắn lớn. Đầu mài có thiết kế linh hoạt hoặc tích hợp chức năng điều chỉnh góc, giúp tiếp cận các không gian hẹp hoặc kết cấu phức tạp một cách thuận lợi.
- Độ chính xác và tuổi thọ dụng cụ: Thanh mài và đầu mài linh hoạt được thiết kế theo nguyên lý không tiếp xúc, giúp nâng cao độ chính xác gia công và tăng độ bền dụng cụ.
- Sản xuất hàng loạt hiệu quả: Hiệu suất mài và tỷ lệ thành phẩm được cải thiện, tạo điều kiện cho việc nội địa hóa sản xuất hàng loạt các loại vít và đai ốc cao cấp.
