tiện xoáy ren tốc độ cao ik899
Dao xoắn PCBN là loại dao cắt siêu cứng được chế tạo từ boron nitride lập phương đa tinh thể (PCBN). Các dao này được thiết kế chuyên dụng cho quá trình gia công xoắn ốc trên thép đã tôi cứng, đặc biệt là rãnh vít me bi với độ cứng từ HRC 45–70. So với phương pháp mài truyền thống, dao xoắn PCBN mang lại độ chính xác cao hơn và hiệu suất gia công tốt hơn, rất phù hợp cho gia công biên dạng rãnh vít me bi trong sản xuất hàng loạt. Việc thay thế quá trình mài bằng công nghệ xoắn ốc sử dụng dao PCBN giúp đảm bảo chất lượng ổn định, nâng cao năng suất và rút ngắn thời gian gia công.
Cấp độ PCBN và thông số cắt.
| Khuyến nghị cắt gọt | Tiêu chuẩn | Đặt biệt | |
| Mác dao PCBN | BNX10 | BNX20 | BNX30 |
| Lớp phủ PCBN | BNX10C | BNX20C | BNX30C |
| Vật liệu gia công | Thép tôi cứng | Thép tôi cứng | Vật liệu đặc biệt |
| Tốc độ cắt (m/phút) | 180(160-200) m/phút | 150(120-180) m/phút | 120(80-160) m/phút |
| Tốc độ tiến dao (Fn) | 0.03-0.055 mm/vòng | 0.03-0.055 mm/vòng | 0.02-0.04 mm/vòng |
Hướng dẫn lựa chọn mâm xoay, cán dao và mảnh dao PCBN

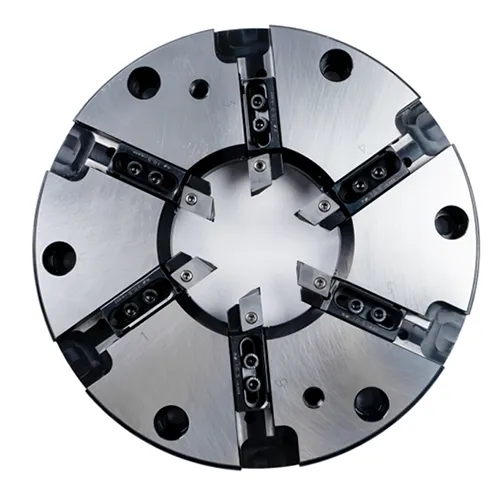

Thiết bị gia công đề xuất
| Model | Đường kính dao cắt (mm) | Đường kính phôi gia công (mm) | Số lượng mảnh dao PCBN |
| 280 | Ø12-Ø40 | 6 | |
| 280 | Ø50-Ø63 | 6 | |
| 280 | Ø75-Ø80 | 6 | |
| 280 | Ø80-Ø100 | 6 | |
| 280 | Ø125-Ø150 | 6 | |
| 280 | Ø150-Ø200 | 6 |
Cán dao và mảnh dao

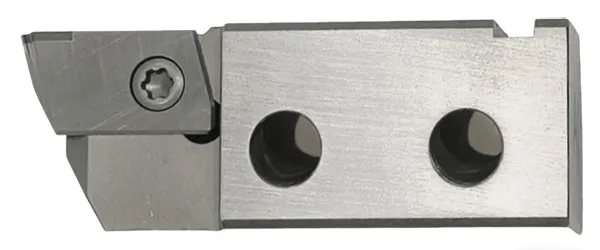

Công cụ cắtWHF2205L PCBN
- Chiều rộng cán dao (mm): 22
- Đường kính phôi gia công (mm): 5

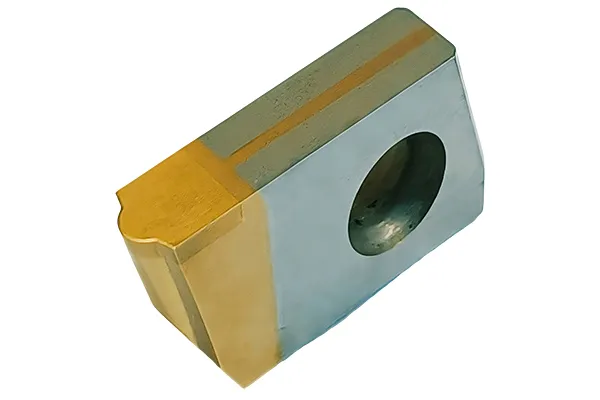

- Số mảnh dao: WIF05
-

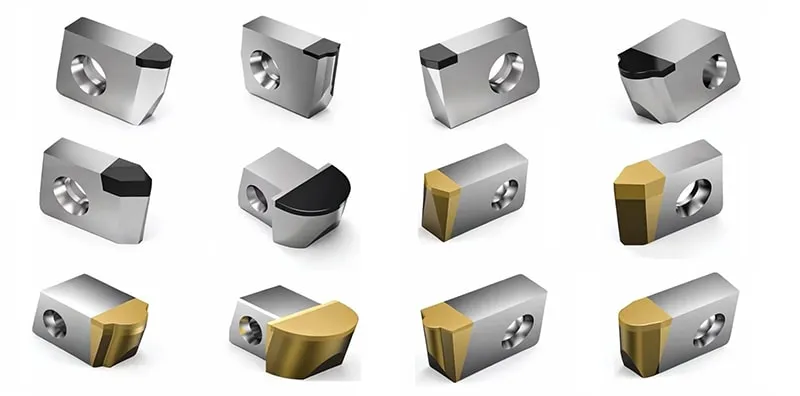

Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2605L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 5
- Số mảnh dao: WIF05
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2608L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 8

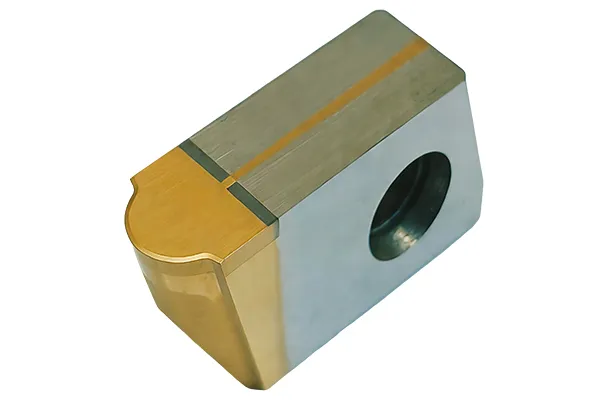

- Số mảnh dao: WIF08
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø3.969, Ø4.762, Ø6.35, Ø7.144
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2611L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 11

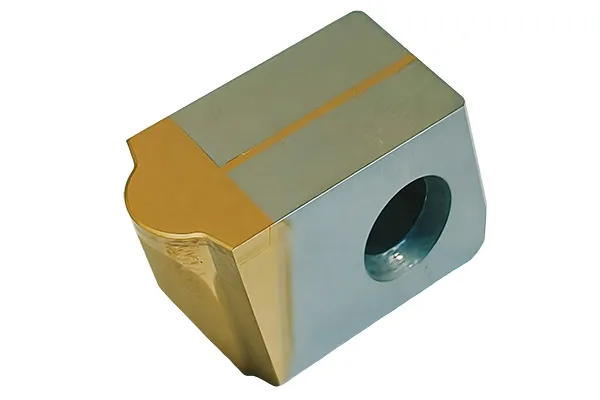

- Số mảnh dao: WIF11
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø7.144, Ø7.938, Ø9.525
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2613L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 13

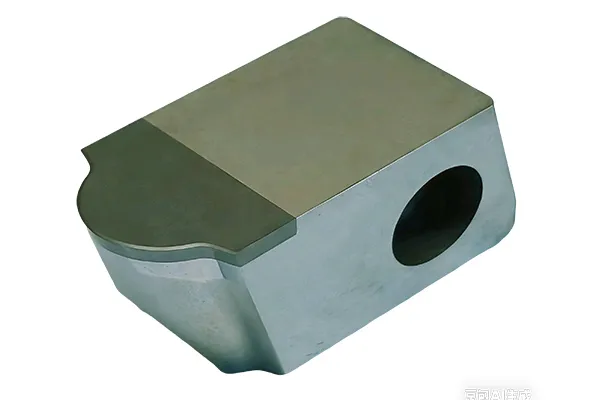

- Số mảnh dao: WIF13
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø7.938, Ø9.525, Ø10
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2615L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 15

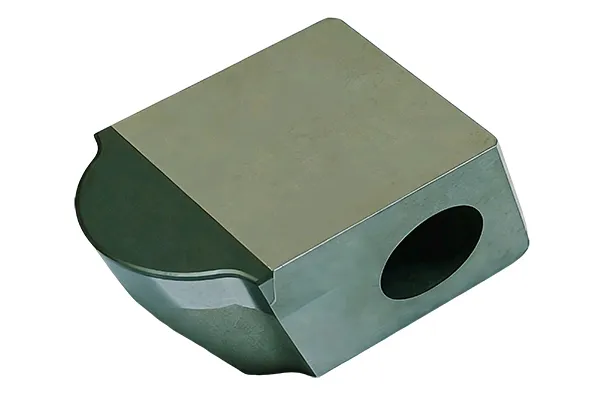

- Số mảnh dao: WIF15
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø12.7
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2625L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 25
- Số mảnh dao: WIF25
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø15.081, Ø15.875, Ø18.256, Ø19.05
- Lớp phủ tuỳ chọn: *
Công cụ cắtWHF2630L PCBN
- Chiều rộng cán dao (mm): 26
- Đường kính phôi gia công (mm): 30

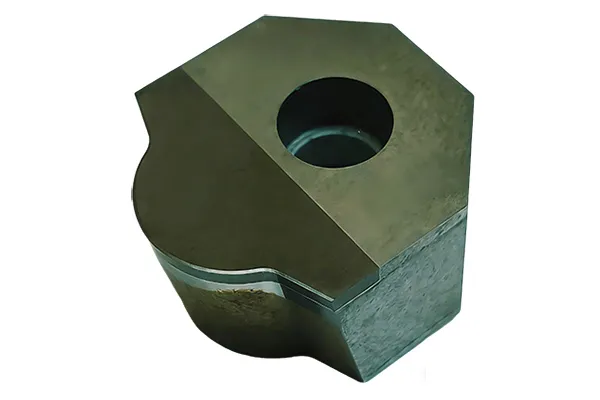

- Số mảnh dao: WIF30
-
Hình ảnh mảnh dao PCBN:
- Đường kính bi (mm): Ø22, Ø25.4
- Lớp phủ tuỳ chọn: *
Để biết thêm các mẫu khác vui lòng liên hệ để được tư vấn.
Đặc điểm
- Hiệu suất gia công cao hơn so với phương pháp tiện truyền thống, có thể đạt tới 10 lần.
- Bộ dao PCBN gồm dao tạo biên dạng (profile tool), dao contour và dao vát mép (chamfering tool), có thể kết hợp linh hoạt cho các yêu cầu gia công khác nhau. Gia công cắt lệch tâm (eccentric cutting) không cần rút dao.
- Dao PCBN có thể sử dụng cho gia công phay bên trong và bên ngoài. Góc xoắn (helix angle) có thể điều chỉnh khi lắp đặt. Phay thay thế mài, đạt độ nhám bề mặt Ra 0.4 µm và độ chính xác gia công IT5–IT6.
- Quá trình phay cứng sử dụng gia công khô, không cần dung dịch làm mát/cắt gọt, giúp loại bỏ chi phí vệ sinh và xử lý dung dịch cắt gọt.
- Có nhiều cấp PCBN và thiết kế lưỡi cắt khác nhau phù hợp với các loại vật liệu và điều kiện gia công khác nhau.
- Ngoài ra còn có mảnh dao whirling PCBN có lớp phủ giúp tăng khả năng chống mài mòn và chống gãy, duy trì độ nhám bề mặt ổn định và tuổi thọ dao dài hơn.
