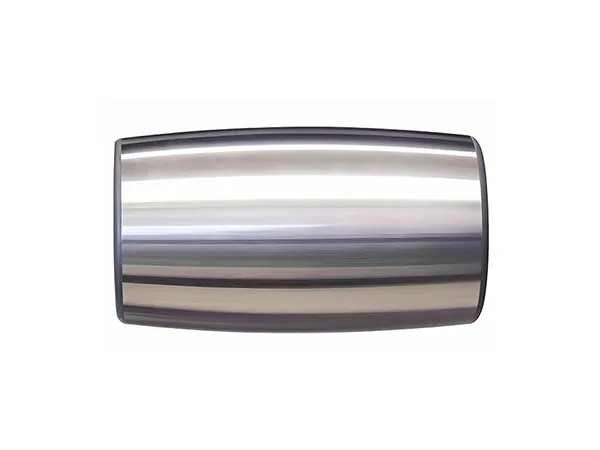

Giải pháp Gia Công & Hoàn Thiện Siêu Chính Xác Con Lăn Vòng Bi

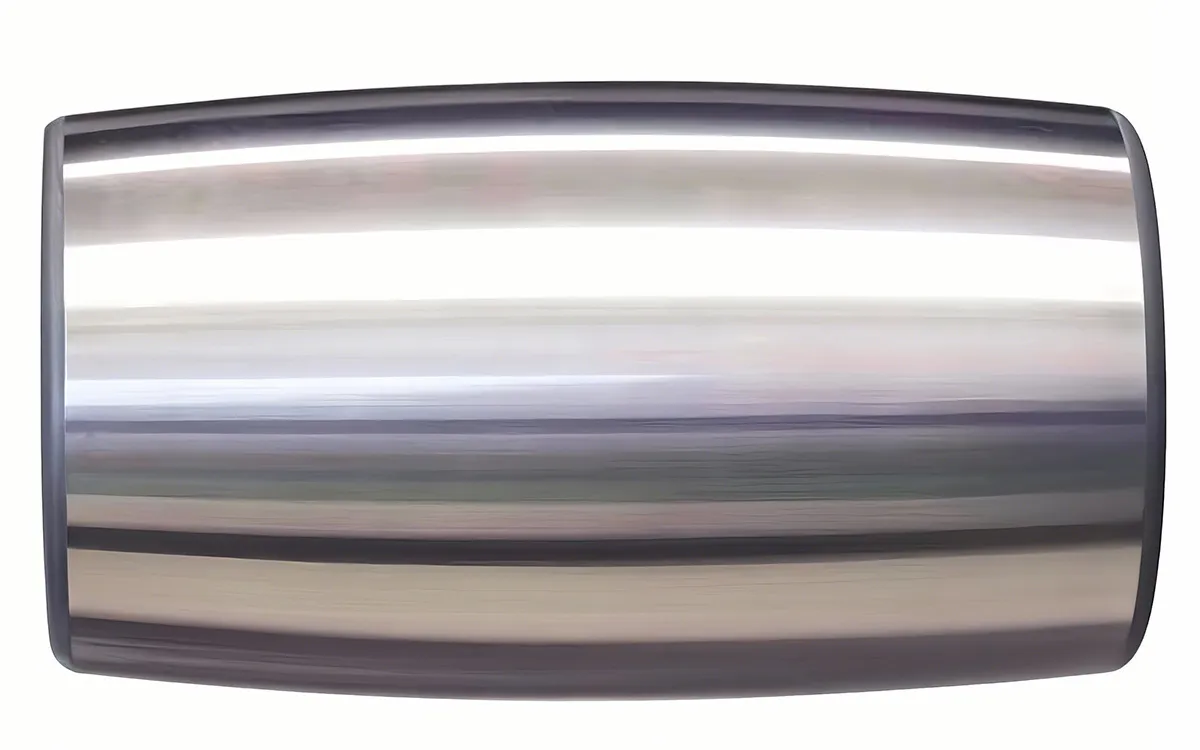

Con lăn vòng bi là các thành phần chịu tải chính của ổ lăn. Chúng nổi bật với khả năng chịu tải cao và độ bền va đập vượt trội, là những bộ phận quan trọng trong trục chính máy công cụ và thiết bị cơ khí nặng. Mục tiêu cốt lõi trong sản xuất con lăn là đạt được “Ba Trụ Cột của Độ Chính Xác”, bao gồm: độ đồng nhất kích thước, độ chính xác hình học, chất lượng bề mặt, việc kiểm soát chính xác tất cả các công đoạn gia công đảm bảo khớp ăn hiệu quả với vòng bi, từ đó nâng cao độ chính xác quay và tuổi thọ sử dụng của ổ lăn.

Thông tin kỹ thuật
Quy Trình Gia Công
Con lăn nhỏ (<50mm)
Chuẩn bị vật liệu
Tiện mềm (hoặc dập nguội)
Xử lý nhiệt (tôi cứng toàn bộ hoặc thấm cacbon)
Mài mặt
Mài không tâm
Hoàn thiện siêu mịn
Con lăn lớn (≥50mm):
Chuẩn bị vật liệu
Tiện mềm
Xử lý nhiệt
Tiện cứng
Siêu hoàn thiện
Giải pháp quy trình chính
Tiện cứng
Thách thức
  • Độ khó của vật liệu: Độ cứng cao dẫn đến lực cắt và nhiệt độ cực lớn, gây mòn dụng cụ nhanh và nguy cơ “cháy bề mặt” (grinding burns) trên chi tiết gia công.
  • Kiểm soát hình học: Con lăn yêu cầu độ trụ và độ lệch tâm nghiêm ngặt. Việc kẹp không đúng có thể gây biến dạng hoặc lệch vị trí, dẫn đến độ lệch tâm quá mức tại các mép vát.
  • Độ đồng đều: Duy trì ổn định lô hàng trong sản xuất hàng loạt các con lăn cứng lớn là một thách thức kỹ thuật cao.
Giải pháp của chúng tôi
Thiết bị đề xuất: Máy tiện ngang chính xác
Máy tiện ngang chuyên nghiệp
  • “Tiện Thay Thế Mài”: Máy CNC này được thiết kế cho tiện cứng độ chính xác cao. Nó cho phép gia công nhiều bước trong cùng một lần kẹp.
  • Độ chính xác cỡ sub-micron: Kết cấu cứng vững của máy giúp đạt độ chính xác ở mức sub-micron và chất lượng bề mặt vượt trội, hiệu quả thay thế các công đoạn mài thô.

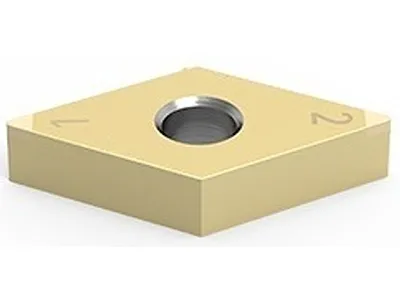

Dụng cụ PCBN (Mũi dao cho Whirling)
  • Hiệu suất: Các dụng cụ PCBN của chúng tôi có độ bền mòn vượt trội và lưỡi cắt sắc bén, đảm bảo độ nhám bề mặt luôn nằm trong giới hạn cho phép trong suốt lô sản xuất.
Hoàn thiện siêu mịn
Thách thức
  • Kiểm soát hình dạng: Việc tạo hình dạng vòm logarithmic (lồi) chính xác là khó nhưng rất quan trọng để ngăn ngừa tập trung ứng suất tại mép của vòng bi.
  • Độ đồng đều bề mặt: Trong sản xuất hàng loạt, duy trì kết cấu và độ nhám bề mặt đồng nhất trên hàng ngàn con lăn là một thách thức lớn.
  • Khuyết tật do rung: Độ cứng kẹp hoặc cơ cấu dao dao động không đủ có thể gây ra vết rung (chatter) hoặc sai số kích thước, làm hỏng bề mặt hoàn thiện.
Giải pháp của chúng tôi

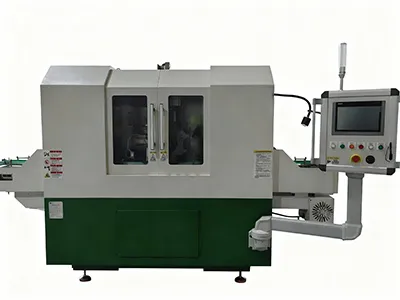

Máy Siêu Hoàn Thiện Hợp Chất Ngang
  • Công nghệ cắt chìm: Sử dụng cơ cấu cắt chìm kết hợp với các quy trình hoàn thiện siêu mịn phụ trợ.
  • Địa học bề mặt: Mục tiêu chính là giảm độ nhám bề mặt và loại bỏ lớp mài không kết dính. Quá trình này tạo ra mẫu chéo , hình thành các rãnh giữ dầu đồng đều, giúp cải thiện khả năng bôi trơn và tăng độ bền mài mòn.
