Giải pháp gia công chính xác cho vòng bi kích thước lớn

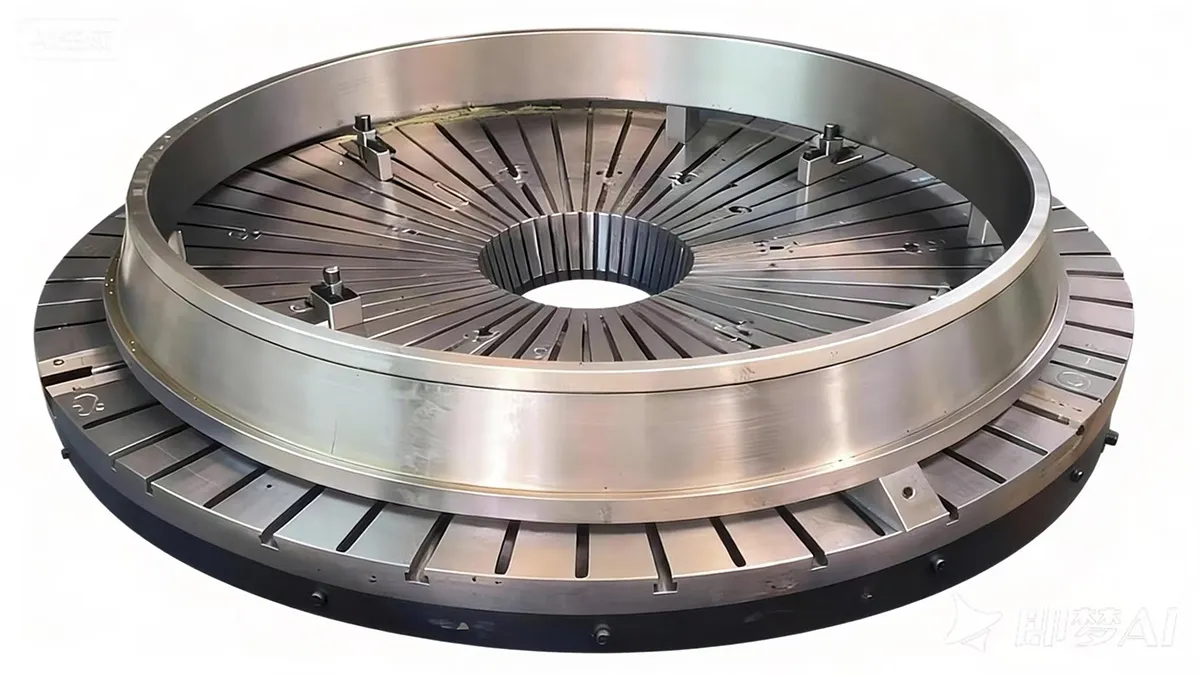

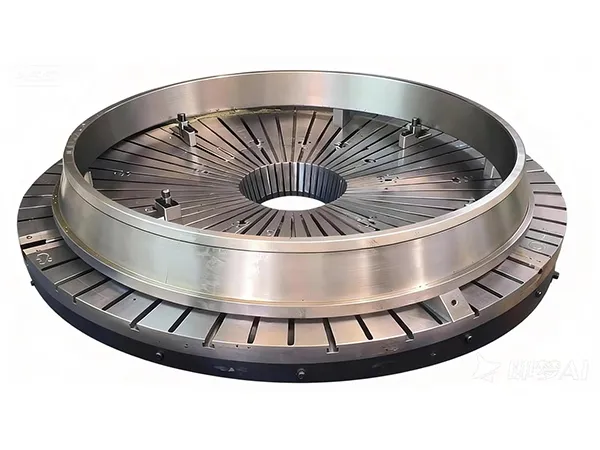

Vòng bi cỡ lớn (thường được định nghĩa là có đường kính trong ≥ 100mm) là các bộ phận chịu tải quan trọng của vòng bi tải nặng. Một bộ hoàn chỉnh bao gồm vòng trong và vòng ngoài, có chức năng đỡ các phần tử lăn và dẫn hướng chuyển động quay. Các bộ phận này phải đáp ứng các tiêu chuẩn nghiêm ngặt về độ tròn, độ trụ và độ nhám bề mặt. Chúng là nền tảng của các thiết bị hạng nặng, năng lượng mới (điện gió), vận tải đường sắt và kỹ thuật hàng hải.
Quy trình công nghệ
Chuẩn bị vật liệu
Tiện thô
Kiểm tra khuyết tật (NDT – kiểm tra không phá hủy)
Xử lý nhiệt
Mài mặt đầu (hoặc tiện cứng)
Tiện cứng
Mài chính xác
Siêu hoàn thiện (nếu cần)
Giải pháp quy trình chính
Tiện cứng
Thách thức
- Biến dạng & dung sai: Các vòng lớn có yêu cầu rất nghiêm ngặt về độ đảo và độ tròn. Tuy nhiên, nhiệt phát sinh trong quá trình tiện cứng, kết hợp với lực kẹp không đồng đều từ mâm cặp truyền thống, thường gây biến dạng nhiệt và sai lệch kích thước.
- Mất ổn định thành mỏng: Nhiều vòng bi kích thước lớn có thành mỏng. Lực cắt có thể làm biến dạng chi tiết trong quá trình gia công; khi tháo kẹp, chi tiết sẽ “đàn hồi” trở lại, làm mất độ chính xác đã gia công (đặc biệt là độ tròn).
- Rung động: Gia công các chi tiết có đường kính lớn rất dễ xảy ra rung động (vết rung), làm hỏng chất lượng bề mặt và giảm mạnh tuổi thọ dao. Điều này đòi hỏi máy phải có độ cứng vững cực cao
- Mài mòn dao: Với độ cứng vật liệu từ HRC 58–62, các dụng cụ cắt thông thường bị mài mòn rất nhanh, dẫn đến chi phí tiêu hao cao và thời gian dừng máy thường xuyên để thay dao.
Giải pháp của chúng tôi
Thiết bị đề xuất: Máy tiện chính xác đứng
- Độ ổn định theo phương đứng: Bố trí dạng đứng tận dụng trọng lực để giữ phôi lớn ổn định hơn, giúp cải thiện độ vững so với máy tiện ngang.
- Đổi mới trong kẹp chặt :Máy sử dụng mâm cặp thủy lực với hàm mềm để phân bố lực kẹp đồng đều. Đối với các vòng thành mỏng nhạy cảm, có thể trang bị trục gá giãn nở (expansion mandrel) hoặc mâm cặp từ điện vĩnh cửu để loại bỏ hoàn toàn biến dạng do lực kẹp cơ học.
- Khả năng gia công: Có thể thực hiện cả gia công thô và tinh các rãnh lăn trong/ngoài, gân, vai và rãnh chỉ trong một lần gá đặt.

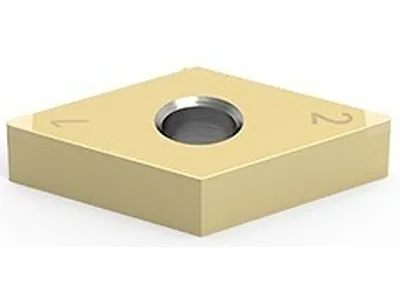

Công cụ cắt đề xuất: Dao tiện PCBN (mũi dao tiện)
- Hiệu suất: Các dao PCBN chất lượng cao cung cấp khả năng chống mài mòn và độ bền va đập cần thiết để duy trì độ nhám bề mặt ổn định trên thép đã tôi cứng, đồng thời giảm đáng kể tần suất thay dao.
Siêu hoàn thiện
Thách thức
- Sự phối hợp quy trình: Để đạt được bề mặt “gương” hoàn hảo, cần sự phối hợp chính xác giữa độ hạt đá, áp lực, tốc độ tiến dao và tần số dao động. Với bề mặt có diện tích lớn, sự mài mòn không đồng đều của đá có thể dẫn đến độ nhám hoặc độ gợn sóng không kiểm soát.
- Độ đồng nhất bề mặt: Do chu vi lớn, việc duy trì áp lực tiếp xúc đồng đều rất khó. Điều này thường gây ra hiện tượng “đánh bóng quá mức” hoặc “chưa đủ” ở các vùng khác nhau, tạo ra phân bố ứng suất dư không đồng đều, ảnh hưởng đến tuổi thọ vòng bi.
- Biến dạng do kẹp : Các vòng lớn có độ cứng thấp tương đối. Nếu kẹp quá chặt sẽ bị biến dạng; nếu quá lỏng sẽ bị trượt. Ngoài ra, bất kỳ sự mất ổn định nào trong cơ cấu dao động cũng có thể truyền vết rung lên rãnh lăn.
Giải pháp của chúng tôi

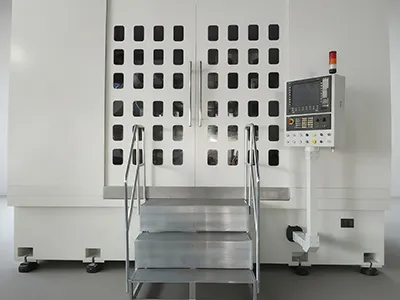

Thiết bị đề xuất: Máy siêu hoàn thiện tổ hợp dạng đứng
- Kẹp từ:Máy được trang bị mâm cặp từ điện vĩnh cửu. Bằng cách giữ chi tiết bằng lực từ thay vì cơ học, quá trình gia công toàn bộ rãnh lăn được thực hiện mà không gây biến dạng.
- Kẹp từ:Máy được trang bị mâm cặp từ điện vĩnh cửu. Bằng cách giữ chi tiết bằng lực từ thay vì cơ học, quá trình gia công toàn bộ rãnh lăn được thực hiện mà không gây biến dạng.
- Kết quả:Cải thiện hình học bề mặt và tăng tuổi thọ mỏi của vật liệu, giúp vòng bi sẵn sàng cho các điều kiện làm việc tải nặng.Giải pháp gia công vòng bi kích thước lớn | Winice Machinery
