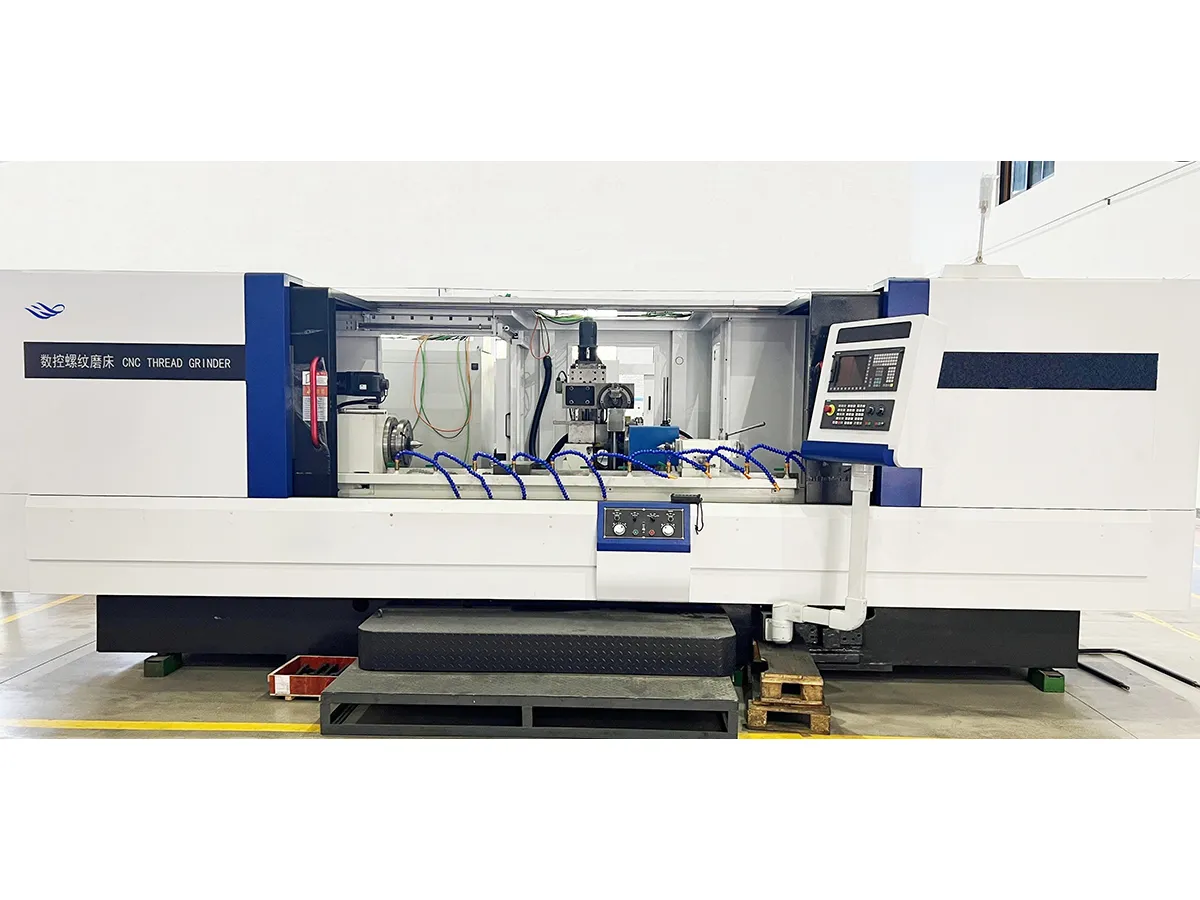

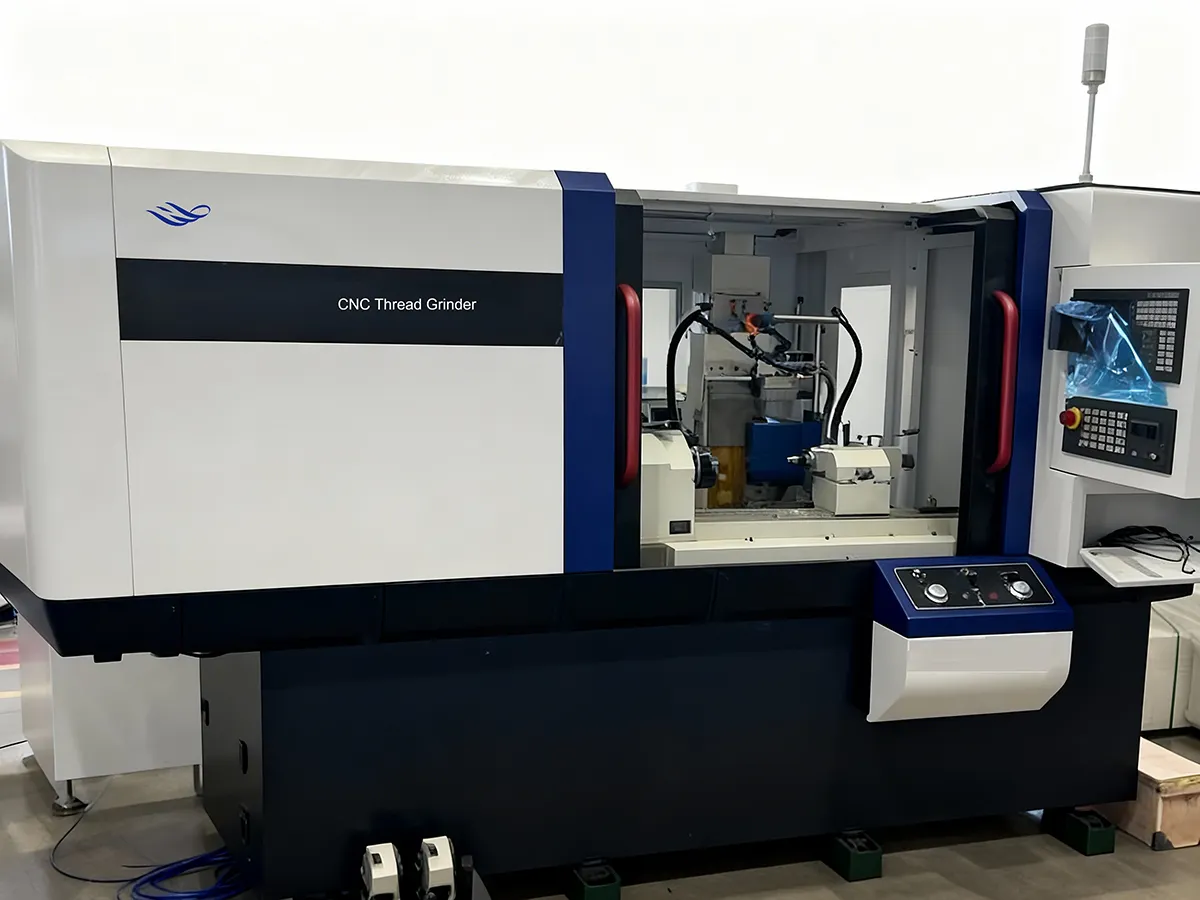

Máy mài ren chuyên nghiệp CNC

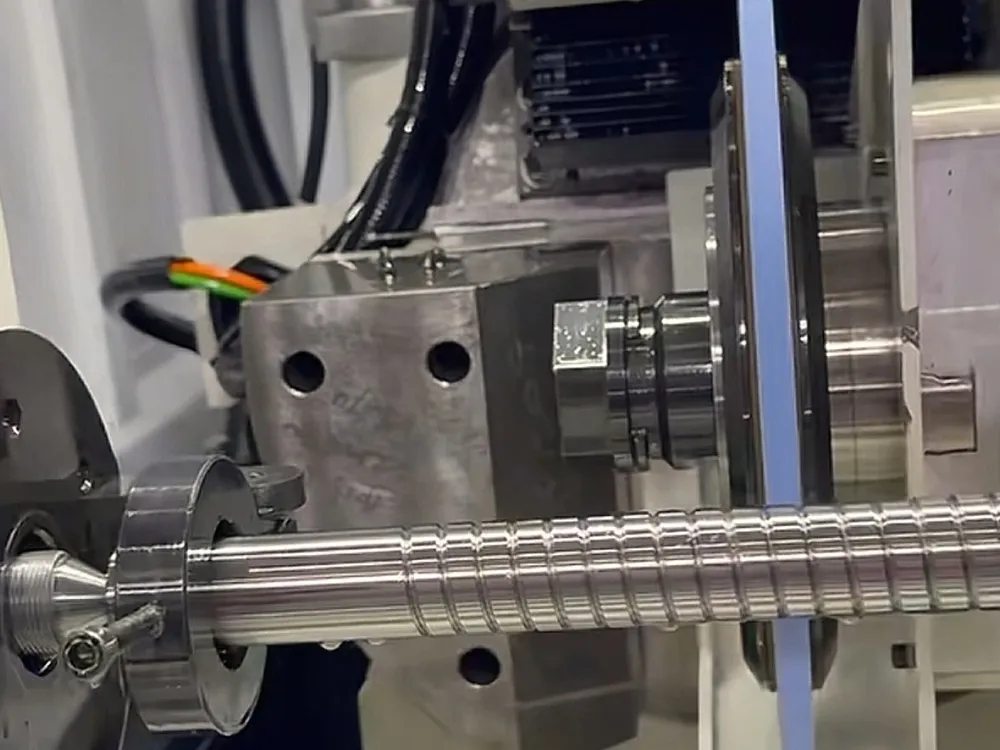

Máy mài ren chính xác cao CNC là một hệ thống gia công chuyên dụng được thiết kế để mài các loại ren có độ chính xác cao dưới sự điều khiển của CNC. Bằng cách thực hiện các quỹ đạo gia công đã được lập trình sẵn, máy mài có thể kiểm soát chính xác chuyển động tương đối và tốc độ giữa đá mài và phôi, từ đó tạo hình ren ngoài và ren trong thông qua phương pháp mài định hình. Máy có thể đạt độ chính xác gia công ở cấp độ micromet, rất phù hợp để gia công các chi tiết ren có độ chính xác cao như vít me bi, trục vít chính xác và vít ren thang. Máy mài này được sử dụng rộng rãi trong các thiết bị truyền động chính xác cho máy công cụ và robot, cũng như trong ngành hàng không vũ trụ và sản xuất ô tô cao cấp để gia công các chi tiết truyền động.

Thông tin kỹ thuật

Thông số kỹ thuật và lựa chọn thông số

Thông số: WNCK-500/800/1080/1500/2000/3000

Máy mài ren CNCDòng máy này sử dụng thiết kế bàn máy di chuyển, với các chiều dài mài khả dụng lần lượt là: 380mm, 750mm, 1100mm, 1500mm, 2000mm và 3000mm.

Thông số kỹ thuật

Thông số	WNCK500	WNCK800	WNCK1080	WNCK1500	WNCK2000	WNCK3000	WNCK3000A
Đường kính mài tối đa (dạng đĩa)	Ø300mm	Ø300mm	Ø300mm	Ø360mm	Ø400mm	Ø400mm	Ø500mm
Đường kính mài tối đa (có giá đỡ)	Ø80mm	Ø80mm	Ø80mm	Ø160mm	Ø160mm	Ø220mm	Ø400mm
Đường kính mài tối thiểu	Ø8mm	Ø8mm	Ø10mm	Ø12mm	Ø16mm	Ø16mm	Ø20mm
Khoảng cách chống tâm tối đa	500 mm	800 mm	1250 mm	1600 mm	2200 mm	3200 mm	3100 mm
Chiều dài mài ren tối đa	380 mm	750 mm	1100 mm	1500 mm	2000 mm	3000 mm	3000 mm
Chiều cao tâm	180 mm	180 mm	245 mm	210 mm	225 mm	225 mm	280 mm
Tốc độ quay phôi	0-80 vòng/phút	0-80 vòng/phút	0-100 vòng/phút	0-150 vòng/phút	0-150 vòng/phút	0-150 vòng/phút	0-150 vòng/phút
Tốc độ chạy bàn	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút
Tốc độ tiến đầu đá	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút	0-5.0 m/phút
Tốc độ tiến dao sửa đá	0-1 m/phút	0-1 m/phút	0-1 m/phút	0-1 m/phút	0-1 m/phút	0-1 m/phút	0-1 m/phút
Hành trình ngang đầu đá	150 mm	150 mm	220 mm	220 mm	220 mm	220 mm	220 mm
Tốc độ trục chính đá mài	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút
Kích thước đá mài (OD×ID)	Ø400×Ø203 mm	Ø400×Ø203 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm
Kích thước máy (D×R×C)	3000×2000×2000 mm	3500×2000×2000 mm	5100×2700×2250 mm	6000×2200×2100 mm	7000×2600×1900 mm	9000×2600×2100 mm	9000×2600×2100 mm
Trọng lượng máy	5000 kg	6000 kg	11000 kg	12000 kg	13000 kg	15000 kg	15000 kg
Độ nhám bề mặt ren	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm

Model: WNCK-4000/5000/6800/8500 – Máy mài ren CNC

Dòng máy mài này sử dụng thiết kế đầu đá mài di chuyển, với đường kính lỗ xuyên trục chính là 130mm, có thể mở rộng lên đến 160mm. Khi trang bị thêm băng máy phía sau, chiều dài mài tối đa có thể đạt tới 14 mét.

Thông số kỹ thuật

Thông số	WNCK4000A	WNCK4000	WNCK5000	WNCK6800	WNCK8500
Đường kính mài tối đa (dạng đĩa)	Ø500 mm	Ø400 mm	Ø400 mm	Ø500 mm	Ø500 mm
Đường kính mài tối đa (có giá đỡ)	Ø500 mm	Ø300 mm	Ø300 mm	Ø300 mm	Ø300 mm
Đường kính mài tối thiểu	Ø20 mm	Ø20	Ø20	Ø30	Ø30
Khoảng cách chống tâm tối đa	4000 mm	4200 mm	5300 mm	6800 mm	8500 mm
Chiều dài mài ren tối đa	3800 mm	3900 mm	5000 mm	6400 mm	8200 mm
Chiều cao tâm	350 mm	250 mm	250 mm	320 mm	320 mm
Tốc độ quay của phôi	0-150 vòng/phút	0-150 vòng/phút	0-150 vòng/phút	0-150 vòng/phút	0-150 vòng/phút
Tốc độ chạy bàn máy	0-6.0 m/phút	0-6.0 m/phút	0-6.0 m/phút	0-6.0 m/phút	0-6.0 m/phút
Hành trình ngang đầu đá	220 mm	220 mm	220 mm	220 mm	220 mm
Tốc độ trục chính đá mài	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút	1000-3000 vòng/phút
Kích thước đá mài (OD×ID)	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm	Ø500×Ø305 mm
Kích thước máy (D×R×C)	8500×2200×2100 mm	8500×2200×2100 mm	9500×2200×2100 mm	10500×2600×2600 mm	12500×2600×2600 mm
Trọng lượng máy	20000 kg	20000 kg	22000 kg	23500 kg	30000 kg
Độ nhám bề mặt ren	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm

Ưu điểm nổi bật

Độ chính xác và độ ổn định gia công vượt trội: Hệ thống CNC tiên tiến, kết cấu cơ khí độ cứng cao và công nghệ bù sai số theo thời gian thực giúp đạt sai số bước ren ≤ 3µm và độ chính xác biên dạng ≤ 1µm, đảm bảo tính ổn định lâu dài trong quá trình gia công.
Khả năng gia công ren phức tạp mạnh mẽ: Điều khiển đồng bộ đa trục cho phép mài ren ngoài, ren trong, ren nhiều đầu mối và ren bước thay đổi chỉ trong một lần gá đặt.
Độ ổn định cao trong sản xuất hàng loạt: Trang bị các chức năng sửa đá mài tự động, cân bằng tự động và đo kiểm trong quá trình gia công, hệ thống có thể bù sai lệch do biến dạng nhiệt và hao mòn cơ khí. Tỷ lệ đạt sản phẩm trong sản xuất hàng loạt có thể vượt 99,8%.
Năng lực gia công lớn: Chiều dài phôi tối đa lên đến 8000mm, đường kính tối đa 500mm, đáp ứng nhu cầu sản xuất các chi tiết kích thước lớn.
