Giải pháp gia công cho đai ốc bi và đai ốc hành tinh

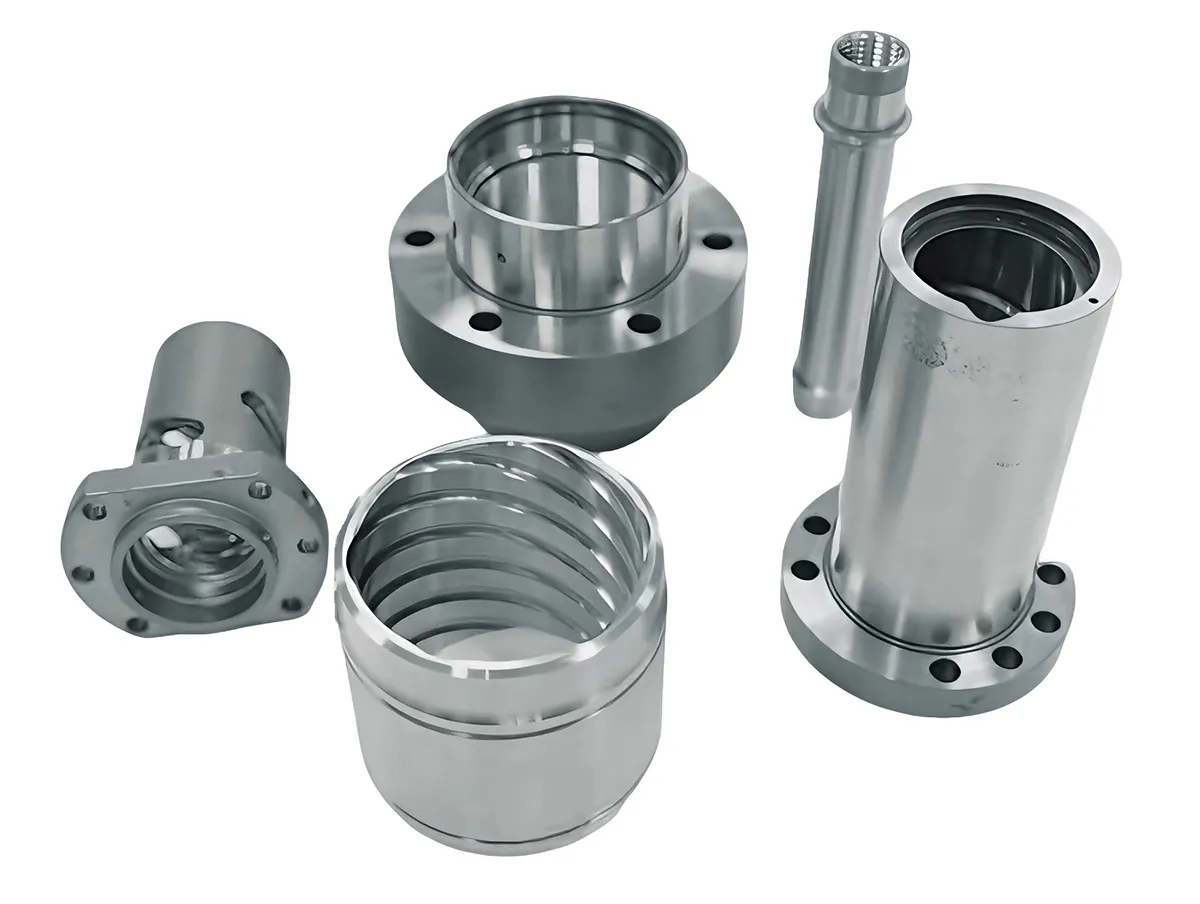

Đai ốc là bộ phận chuyển động cốt lõi của cụm trục vít. Nó đóng vai trò then chốt đối với các thiết bị yêu cầu điều khiển chuyển động tuyến tính với độ chính xác cao và tải trọng lớn. Quá trình gia công tinh bề mặt rãnh lăn bên trong đai ốc là công đoạn khó nhất; đòi hỏi phải cân bằng chặt chẽ giữa độ chính xác hình dạng, độ nhám bề mặt và tính ổn định trong sản xuất hàng loạt để đảm bảo sự ăn khớp trơn tru với trục vít.
Chuẩn bị phôi thanh
Gia công thô mềm
Tôi cứng cảm ứng
Nắn thẳng phôi
Internal Hard Turning / Elbow Grinding
Giải pháp quy trình chính
Xử lý nhiệt cảm ứng
Thách thức
- Độ cứng vững & rung động: Gia công các lỗ sâu bên trong thường gây ra hiện tượng rung dao (chatter) do độ cứng vững của thiết bị kém, làm ảnh hưởng đến chất lượng bề mặt.
- Kiểm soát độ chính xác Việc duy trì dung sai kích thước và hình học chặt chẽ bên trong đai ốc đã qua tôi cứng là cực kỳ khó khăn.
Giải pháp của chúng tôi
Thiết bị đề xuất: Máy tiện chính xác ngang
- Loại máy này được thiết kế chuyên biệt cho gia công tiện cứng độ chính xác cao. Nó thay thế phương pháp mài trong truyền thống, cho phép gia công hoàn chỉnh các hình dạng phức tạp chỉ trong một lần gá đặt (clamping).
- Độ chính xác dưới micron:Độ cứng vững của máy đảm bảo tính ổn định của quá trình gia công tương đương với mài. Máy có thể đạt độ chính xác ở mức dưới micron và chất lượng bề mặt vượt trội trực tiếp trên các chi tiết đã qua tôi cứng.

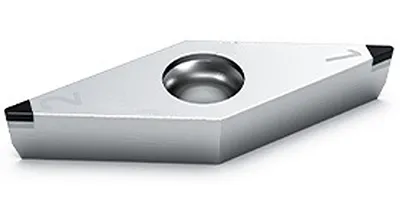

Dụng cụ cắt đề xuất: Dao cắt PCBN (mũi dao tiện)
- Các mảnh dao PCBN của chúng tôi sở hữu khả năng chống mài mòn vượt trội cùng lưỡi cắt sắc bén. Chúng đóng vai trò then chốt trong việc duy trì yêu cầu độ nhám bề mặt của rãnh lăn bên trong trong suốt các chu kỳ sản xuất hàng loạt kéo dài.
Mài khuỷu
Thách thức
- Giao thoa: Khi mài các đai ốc có lỗ sâu nhỏ hoặc góc xoắn lớn (bước ren lớn), trục mài thẳng tiêu chuẩn dễ bị va chạm cơ học với sườn ren do góc nâng dốc, gây cản trở quá trình gia công.
- Biến dạng: Các đai ốc có thành mỏng rất nhạy cảm với lực kẹp và áp lực cắt, dễ dẫn đến hiện tượng méo ôvan hoặc biến dạng trong quá trình gia công.
Giải pháp của chúng tôi

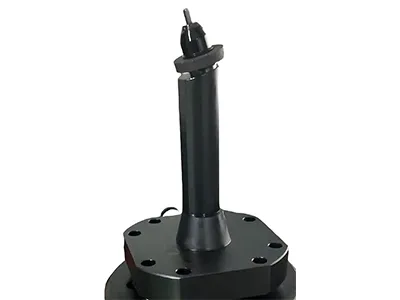

Dụng cụ cắt đề xuất: Dụng cụ whirling mài khuỷu
- Hình học: Được thiết kế chuyên biệt cho gia công mài ren bên trong của các loại đai ốc đặc biệt. Thiết kế “khuỷu” (elbow/bent) giúp căn chỉnh đá mài theo đúng góc xoắn (helix angle), từ đó loại bỏ hiện tượng va chạm/cản trở thường gặp ở các đai ốc có bước ren lớn.
- Ưu điểm: So với phương pháp mài có giao thoa (interference grinding) thông thường, dụng cụ whirling mài khuỷu mang lại độ ổn định cao hơn đáng kể, duy trì góc tiếp xúc ổn định và đạt chất lượng độ nhám bề mặt vượt trội.
