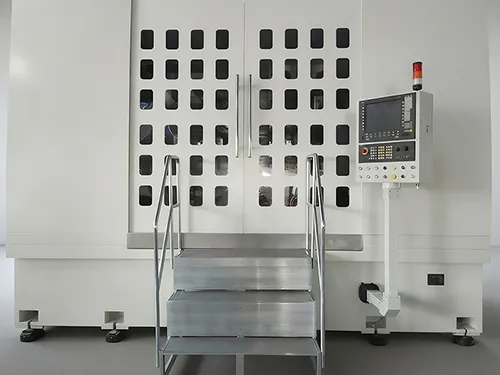

Máy siêu hoàn thiện đứng đa chức năng
Máy Siêu Hoàn Thiện Hợp Chất Dọc là thiết bị cốt lõi được sử dụng trong giai đoạn cuối của quá trình sản xuất ổ bi. Máy sử dụng vật liệu mài hạt mịn (như đá dầu) để thực hiện cắt vi mô và đánh bóng trên vòng chạy và rãnh của vòng bi. Chức năng chính bao gồm giảm độ nhám bề mặt, loại bỏ hiện tượng sóng trên bề mặt, tạo ứng suất nén dư và nâng cao tuổi thọ chịu mỏi của ổ bi, đồng thời cải thiện hiệu suất NVH (Tiếng ồn, Rung động và Độ gắt) mà vẫn giữ chính xác hình dạng chi tiết gia công. Máy được sử dụng rộng rãi cho gia công siêu chính xác các vòng bi lớn, chẳng hạn như vòng bi ô tô, vòng bi lớn trong năng lượng gió và giao thông đường sắt, cũng như vòng trục mỏng thành cho máy công cụ.
Thông số kỹ thuật
| Model | |
|
|
|
|
|
| Chi tiết gia công | Đường kính ngoài | 130 - 650mm | 320 - 1000mm | 550 - 1600mm | 800 - 2500mm | 2300 - 4000mm |
| Đường kính trong | 120 - 600mm | 300 - 950mm | 500 - 1500mm | 700 - 2300mm | 2100 - 3900mm | |
| Chiều rộng | 20 - 300mm | 30 - 450mm | 30 - 550mm | 100 - 580mm | 100 - 600mm | |
| Góc RW | ±40° | |||||
| Trọng lượng | 150 kg | 250 kg | 450 kg | 1200 kg | 2500 kg | |
| Diện tích sàn | 3.4×3.4m | 5.5×3.5m | 6.5×3.6m | 7.0×3.6m | 10.0×5.6m | |
| Trọng lượng máy (kg) | 15000 kg | 37000 kg | 42000 kg | 42000 kg | 65000 kg | |
| Dòng điện định mức | 130 A | 220 A | 270 A | 300 A | 400 A | |
| Áp suất khí | 5-8 bar | |||||
Đặc điểm nổi bật
- Quy Trình Hợp Chất Dao Động Tần Số Cao và Vi Chuyển: Giảm độ nhám bề mặt: Sử dụng chuyển động hợp chất kết hợp cắt vi mô và đánh bóng, độ nhám bề mặt của vòng chạy có thể đạt Ra ≤ 0,02 μm.
- Loại bỏ ứng suất kéo do mài: Quy trình này giúp tăng tuổi thọ ổ bi bằng cách loại bỏ ứng suất kéo phát sinh trong quá trình mài.
- Công nghệ màng dầu tiên tiến: Giảm tối thiểu sai số chính xác nhờ hạn chế biến dạng nhiệt và tập trung ứng suất thông qua công nghệ màng dầu chính xác.
- Tăng năng suất: Tối ưu hóa cả chu trình phụ trợ và siêu hoàn thiện, giúp nâng cao hiệu quả sản xuất và rút ngắn thời gian gia công.
- Phạm vi gia công tùy chỉnh: Phạm vi gia công có thể tùy chỉnh theo nhu cầu khách hàng, thích hợp cho xử lý vòng bi mỏng thành với nhiều kích thước và yêu cầu kỹ thuật khác nhau.
