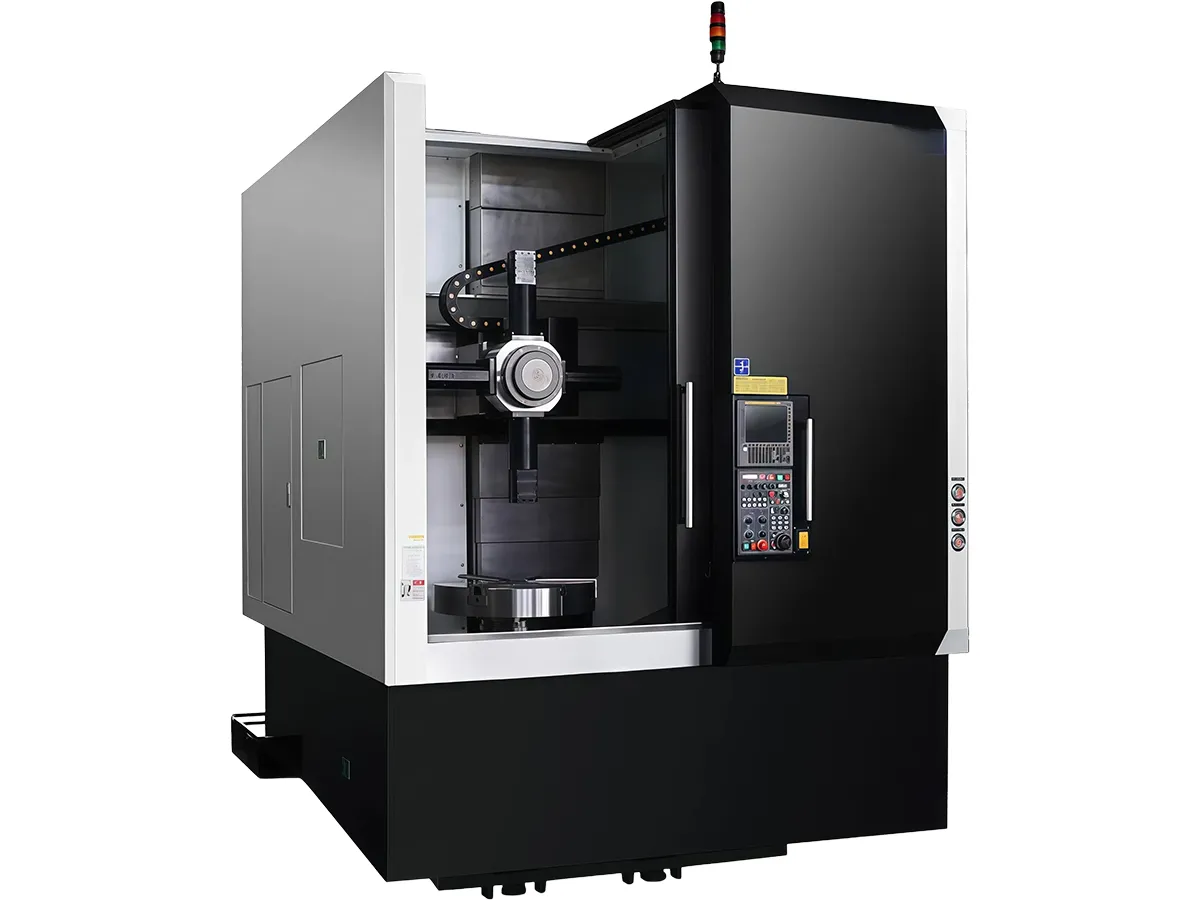

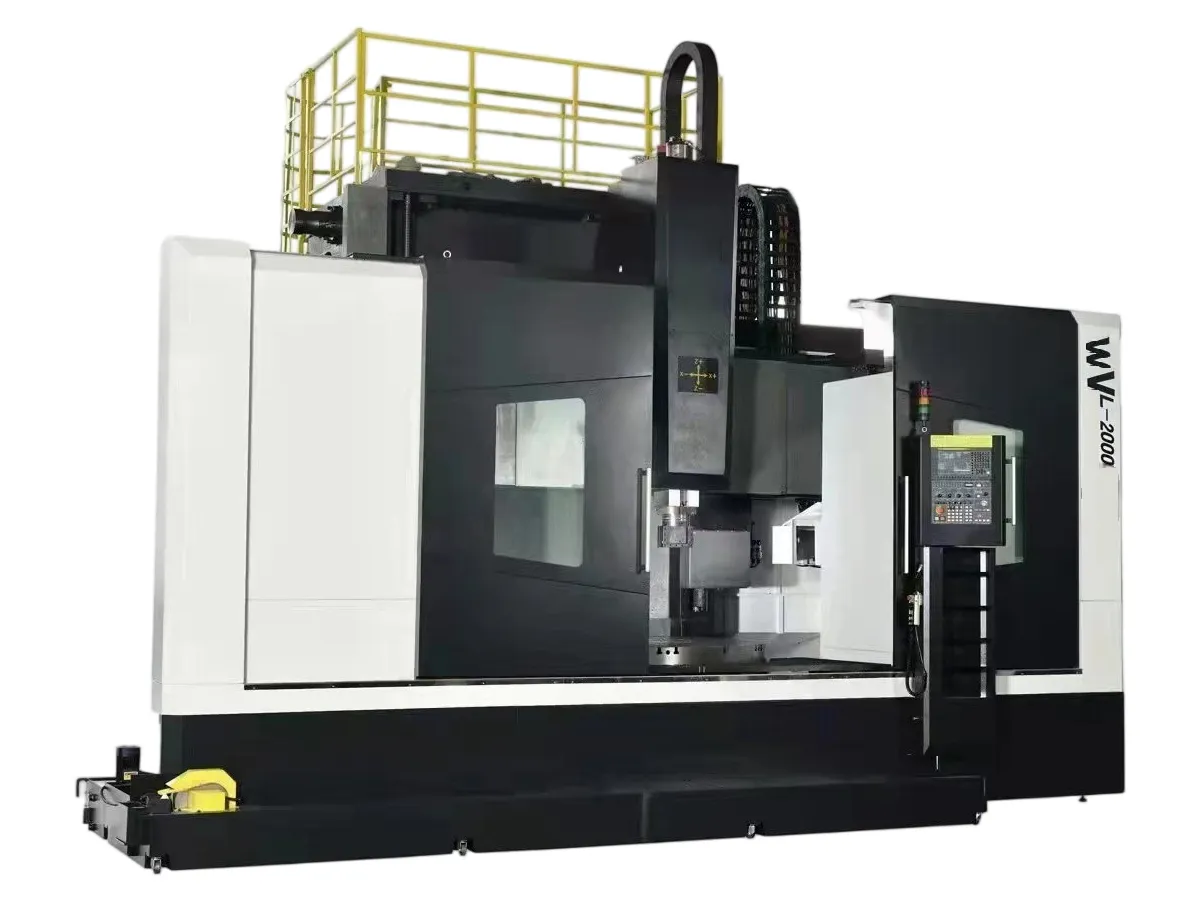

Máy tiện đứng CNC
Máy tiện đứng chính xác là một hệ thống gia công CNC độ chính xác cao, có trục chính đặt theo phương đứng và bàn xoay quay theo phương ngang. Phôi được lắp trên bàn xoay, trong khi các dụng cụ cắt thực hiện các thao tác tiện thông qua chuyển động tiến dao theo phương đứng và ngang. Cấu hình này chủ yếu được sử dụng để gia công thô và gia công tinh các chi tiết lớn, nặng, dạng đĩa hoặc dạng trục trung tâm, mang lại tự động hóa cao, độ chính xác gia công ổn định, và hiệu suất sản xuất cao.
Thông số kỹ thuật
| Model | Đường kính xoay tối đa | Đường kính gia công tối đa | Chiều cao gia công tối đa | Trọng lượng phôi tối đa | Khoảng cách từ tháp dao đến bề mặt mâm cặp | Loại tháp dao |
| |
Ø700mm | Ø550mm | 500mm | 800kg | 540mm | Loại E, Servo |
| |
Ø850mm | Ø680mm | 550mm | 1200kg | 580mm | |
| |
Ø1000mm | Ø900mm | 650mm | 1800kg | 700mm | |
| |
Ø1250mm | Ø1250mm | 1000mm | 1800kg | 1200mm | Hệ thống thay dao tự động (ATC) |
| |
Ø1600mm | Ø1600mm | 1200mm | 5000kg | 1600mm | |
| |
Ø2000mm | Ø2000mm | 1200mm | 8000kg | 1600mm | |
| |
Ø2500mm | Ø2500mm | 1600mm | 12000kg | 2000mm | |
| |
Ø3000mm | Ø2800mm | 2000mm | 15000kg | 2200mm | |
| |
Ø3400mm | Ø3300mm | 2200mm | 20000kg | 2400mm | |
| |
Ø4000mm | Ø3800mm | 1000mm | 25000kg | 2500mm | |
| |
Ø4500mm | Ø4500mm | 500mm | 10000kg | 1100mm |
Ưu điểm của thiết bị
- Cấu trúc đứng : Khi phôi được kẹp theo phương đứng, phương trọng lực trùng với hướng kẹp, giúp ngăn ngừa biến dạng do trọng lượng tự thân đối với các chi tiết lớn. Điều này mang lại độ ổn định kẹp vượt trội so với máy tiện ngang.
- Gia công chính xác cao : Độ chính xác định vị đạt 0,005–0,01 mm, với độ chính xác định vị lặp lại ≤ 0,003 mm, đáp ứng các yêu cầu gia công chính xác bề mặt, đường kính trong và đường kính ngoài của chi tiết dạng đĩa.
- Vận hành tự động hóa cao : Hỗ trợ gia công nhiều công đoạn kết hợp, bao gồm tiện, phay, khoan, doa và taro. Hệ thống thay dao tự động (ATC) tùy chọn cho phép vận hành liên tục không cần giám sát, giảm đáng kể thời gian chuyển đổi giữa các quá trình.
- Khả năng gia công nặng : Khả năng chịu tải của bàn máy từ vài tấn đến vài trăm tấn. Có thể gia công các phôi có đường kính trên 10 m, phù hợp với các chi tiết quy mô lớn trong các ngành như luyện kim và năng lượng gió.
- Điều khiển CNC linh hoạt: Nhiều bộ tham số gia công có thể được lưu trong hệ thống CNC, cho phép chuyển đổi chương trình nhanh chóng cho các kích thước phôi khác nhau, đồng thời đáp ứng yêu cầu sản xuất lô nhỏ, đa dạng cao.
Các thành phần chính
