CCGW DCGW TCGW TPGW VBGW VCGW
Dao cắt PCS, VCGW
Dao cắt PCS, VCGW
Dao cắt PCS, VCGW

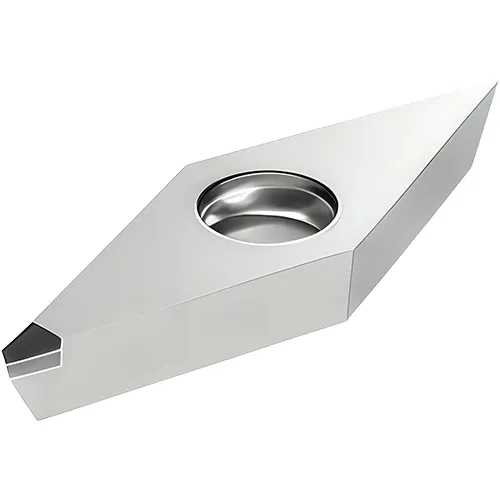

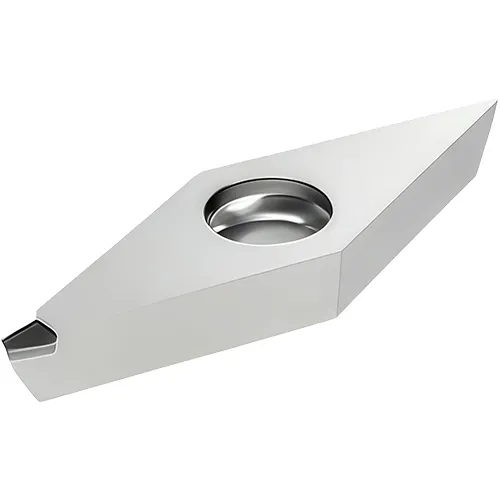

Dao cắt PCD, VCGW

(Dao tiện PCD, Dao phay PCD,Dao doa PCD,Dao tiện rãnh PCD,Dao tiện ren PCD)
Thông tin kỹ thuật
Thông số kỹ thuật

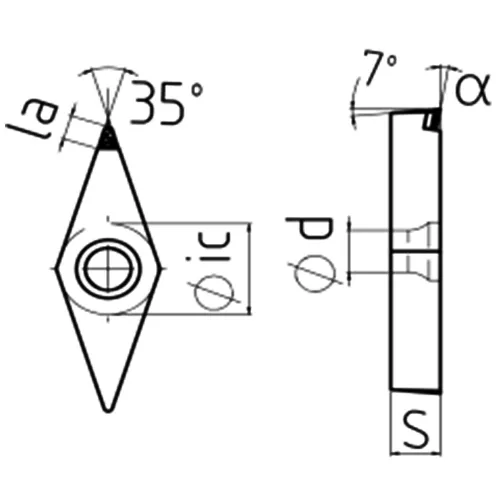

Mã Code Mã ANSI Mảnh Chiều dài cạnh cắt Đường kính lỗ Độ dày Rake Bán kính mũi dao Chiều dài mảnh dao
ic Ød s α r la
VCGW110302 VCGW22(0.5) 1N 6.35 2.8 3.18 0° 0.2 2.5
VCGT110302 VCGT22(0.5) 1N 6.35 2.8 3.18 5° 0.2 2.5
VCGT110302 VCGT22(0.5) 1N 6.35 2.8 3.18 10° 0.2 2.5
VCGW110304 VCGW221 1N 6.35 2.8 3.18 0° 0.4 2.5
VCGT110304 VCGT221 1N 6.35 2.8 3.18 5° 0.4 2.5
VCGT110304 VCGT221 1N 6.35 2.8 3.18 10° 0.4 2.5
VCGW110308 VCGW222 1N 6.35 2.8 3.18 0° 0.8 2.5
VCGT110308 VCGT222 1N 6.35 2.8 3.18 5° 0.8 2.5
VCGT110308 VCGT222 1N 6.35 2.8 3.18 10° 0.8 2.5
VCGW110302 VCGW22(0.5) 2N 6.35 2.8 3.18 0° 0.2 2.5
VCGT110302 VCGT22(0.5) 2N 6.35 2.8 3.18 5° 0.2 2.5
VCGT110302 VCGT22(0.5) 2N 6.35 2.8 3.18 10° 0.2 2.5
VCGW110304 VCGW221 2N 6.35 2.8 3.18 0° 0.4 2.5
VCGT110304 VCGT221 2N 6.35 2.8 3.18 5° 0.4 2.5
VCGT110304 VCGT221 2N 6.35 2.8 3.18 10° 0.4 2.5
VCGW110308 VCGW222 2N 6.35 2.8 3.18 0° 0.8 2.5
VCGT110308 VCGT222 2N 6.35 2.8 3.18 5° 0.8 2.5
VCGT110308 VCGT222 2N 6.35 2.8 3.18 10° 0.8 2.5
VCGW160402 VCGW33(0.5) 1N 9.525 4.4 4.76 0° 0.2 2.5
VCGT160402 VCGT33(0.5) 1N 9.525 4.4 4.76 5° 0.2 2.5
VCGT160402 VCGT33(0.5) 1N 9.525 4.4 4.76 10° 0.2 2.5
VCGW160404 VCGW331 1N 9.525 4.4 4.76 0° 0.4 2.5
VCGT160404 VCGT331 1N 9.525 4.4 4.76 5° 0.4 2.5
VCGT160404 VCGT331 1N 9.525 4.4 4.76 10° 0.4 2.5
VCGW160408 VCGW332 1N 9.525 4.4 4.76 0° 0.8 2.5
VCGT160408 VCGT332 1N 9.525 4.4 4.76 5° 0.8 2.5
VCGT160408 VCGT332 1N 9.525 4.4 4.76 10° 0.8 2.5
VCGW160402 VCGW33(0.5) 2N 9.525 4.4 4.76 0° 0.2 2.5
VCGT160402 VCGT33(0.5) 2N 9.525 4.4 4.76 5° 0.2 2.5
VCGT160402 VCGT33(0.5) 2N 9.525 4.4 4.76 10° 0.2 2.5
VCGW160404 VCGW331 2N 9.525 4.4 4.76 0° 0.4 2.5
VCGT160404 VCGT331 2N 9.525 4.4 4.76 5° 0.4 2.5
VCGT160404 VCGT331 2N 9.525 4.4 4.76 10° 0.4 2.5
VCGW160408 VCGW332 2N 9.525 4.4 4.76 0° 0.8 2.5
VCGT160408 VCGT332 2N 9.525 4.4 4.76 5° 0.8 2.5
VCGT160408 VCGT332 2N 9.525 4.4 4.76 10° 0.8 2.5
Cấp độ PCD & Thông số cắt gọt
Khuyến nghị cắt gọt Kim loại màu
Cấp độ PCD PD10 PD20 PD30
Vật liệu gia công Hợp kim nhôm Hợp kim nhôm silicon thấp Hợp kim nhôm silicon cao
Tốc độ cắt (m/phút) 750(500-1000) m/phút 500 (300-800) m/phút 350 (200-500) m/phút
Lượng chạy dao / vòng (Fn) 0.15(0.03-0.3) mm/vòng 0.15 (0.03-0.3) mm/vòng 0.15(0.03-0.3) mm/vòng
Cấp độ PCDComparison
Class Winice Tungaloy Mitsubishi Sumitomo Sandvik Kyocera Hitachi Dijet NTK Seco Kennametal Iscar Taegutec Widia Walter Ceratizit Centech
-EG 		ZCC.CT
N N10 PD10 DX140 MD205
MD220 		DA150 CD10 KPD001
KPD010
KPD230 		JDA715 PD1 PCD05
PCD10
PCD20 		KD100
KD1400
KD1425 		ID5 KP500 WDN25U WCD10 CTD4125
CTD4110 		MD02 DN1011
DN0511
N20 PD20 DX120 MD220
MD230 		DA2200
DA1000 		CD10 KPD001
KPD010
KPD230 		JDA715 PD1 PCD05
PCD20 		KD1425 ID8 KP300 WDN25U WCD10 CTD4205 MD04
MD03 		DN1031
N30 PD30 DX110 MD230 DA2200
DA1000 		JDA10 PCD20
PCD30
PCD30M 		ID8 KP100 MD01 DN3021
Thiết bị gia công đề xuất

Winice chuyên cung cấp giải pháp gia công tích hợp, kết hợp thiết bị gia công hiệu suất cao với dụng cụ PCBN/PCD. Chúng tôi mang đến giải pháp gia công toàn diện—từ gia công cứng, whirling ren đến tôi cứng cảm ứng và siêu hoàn thiện bề mặt—cho các chi tiết chính xác như trục vít bi, trục vít hành tinh và vòng bi.
